贴片元件如何焊接电路板焊接需要哪些设备
发布时间:2018-05-22 10:25:20

焊贴片元件如何焊接

贴片式元件的焊接方法有两类:

一种是手工式焊接,方法是先用电烙铁将焊盘镀锡,然后镊子夹住片式元件一端,用烙铁将元件另一端固定在器件相应焊盘上,待焊锡稍冷却后移开镊子,再用烙铁将元件的另一端焊接好。

第二种是机器焊接,方法是做一张漏印钢网,将锡膏印制在线路板上,然后采用手工或是机器贴装的方式将被焊接的片式元件摆放好,最后通过高温焊接炉将贴片元件焊接好。

线路板,电路板, PCB板,pcb焊接技术近年来电子工业工艺发展历程,可以注意到一个很明显的趋势就是回流焊技术。原则上传统插装件也可用回流焊工艺,这就是通常所说的通孔回流焊接。其优点是有可能在同一时间内完成所有的焊点,使生产成本降到最低。然而温度敏感元件却限制了回流焊接的应用,无论是插装件还是SMD.继而人们把目光转向选择焊接。大多数应用中都可以在回流焊接之后采用选择焊接。这将成为经济而有效地完成剩余插装件的焊接方法,而且与将来的无铅焊接完全兼容。

电路板焊接需要哪些设备

焊接贴片元件需要一般需要植锡风枪,夹子,放大镜,焊锡膏,松香油或者膏等等

  贴片元件焊接图解教程

贴片元件如何焊接_电路板焊接需要哪些设备

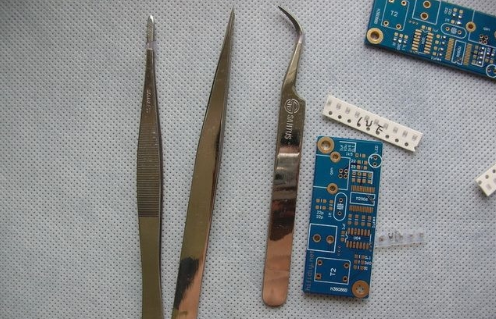

  这是焊接贴片的必须工具

贴片元件如何焊接_电路板焊接需要哪些设备

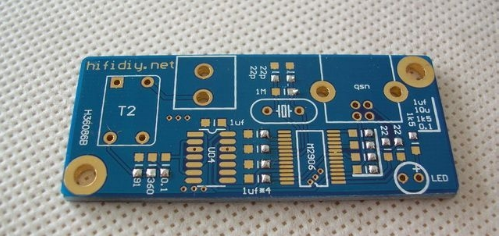

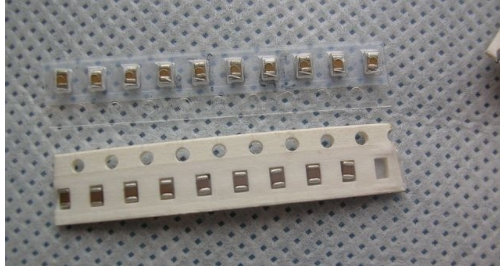

  这个是准备焊接的

贴片元件如何焊接_电路板焊接需要哪些设备

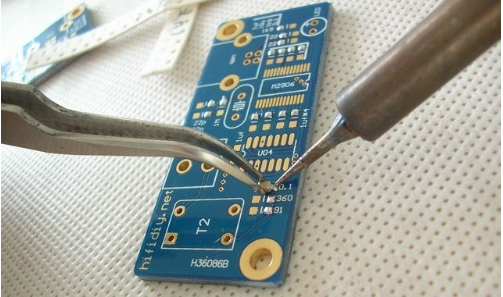

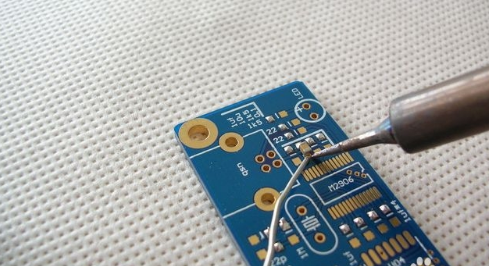

  先用烙铁加热焊点

贴片元件如何焊接_电路板焊接需要哪些设备

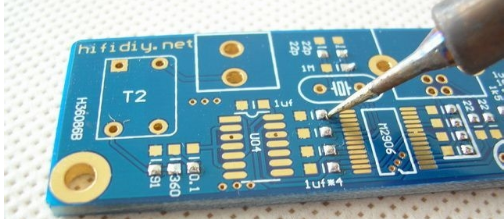

  然后夹个贴片马上过去

贴片元件如何焊接_电路板焊接需要哪些设备

  等贴片固定后焊接另外一边!

贴片元件如何焊接_电路板焊接需要哪些设备

  焊接IC了,先在PCB上固定贴片IC的一个脚

贴片元件如何焊接_电路板焊接需要哪些设备

  然后找跟细铜丝和松香 象拉丝苹果

贴片元件如何焊接_电路板焊接需要哪些设备

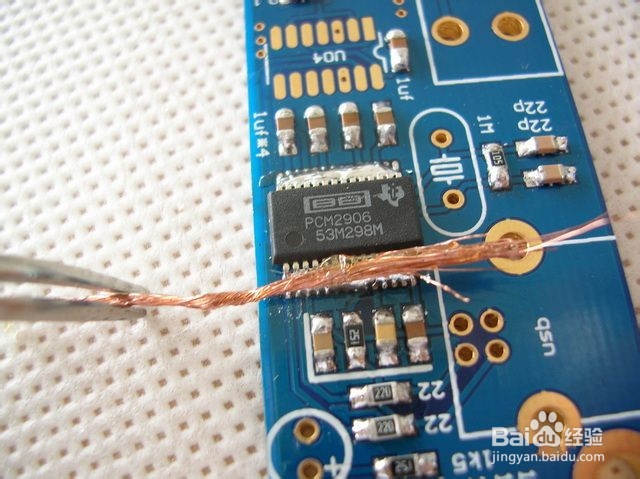

  放到IC脚上!用铜丝吸锡

贴片元件如何焊接_电路板焊接需要哪些设备

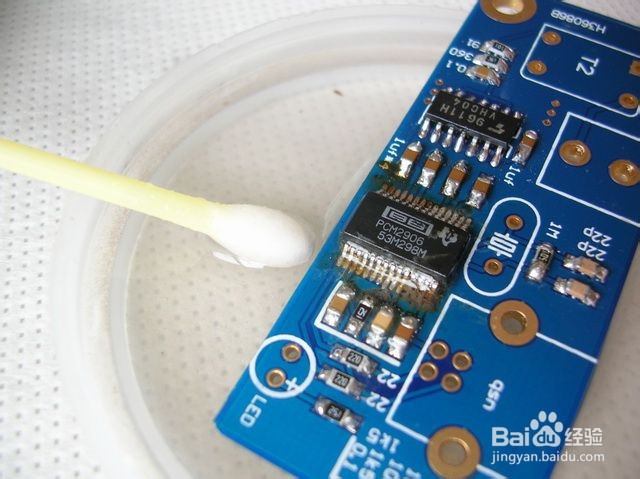

  最后用酒精清洗(用棉签)

贴片元件如何焊接_电路板焊接需要哪些设备

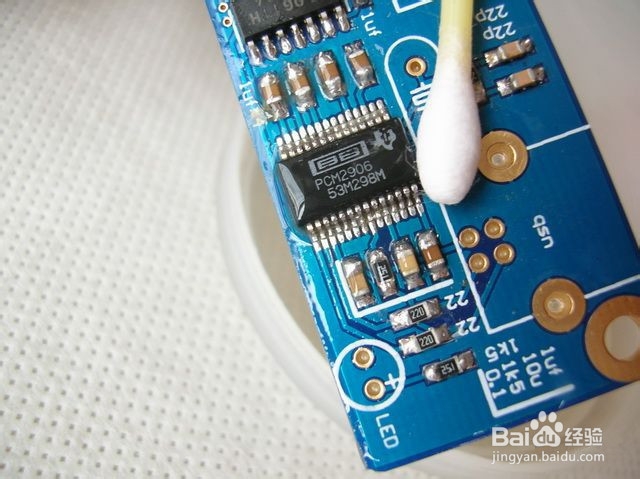

  你会发现松香很块就会融化而不见!

贴片元件如何焊接_电路板焊接需要哪些设备

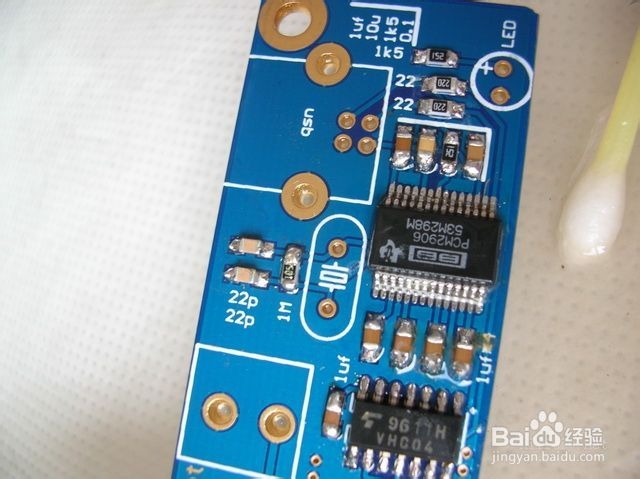

  做点结尾工作
